Chi tiết sạc nhanh 210W của Xiaomi: 10 phút đầy pin, dùng 3 chip quản lý sạc và không hề quá nhiệt
22/11/2022, 10:40
by Tan Phuc 22/11/2022, 10:40
Trong 4 phiên bản Redmi Note 12 được Xiaomi giới thiệu vào hôm 27/10 vừa qua, Xiaomi đã đánh dấu một cột mốc mới về công nghệ sạc nhanh trên smartphone khi trang bị sạc nhanh 210W cho phiên bản Redmi Note 12 Explorer Edition.
Theo công bố của Xiaomi, với củ sạc nhanh 210W và cáp sạc tặng kèm theo máy, người dùng chỉ mất 9 phút để sạc đầy 100% viên pin 4300mAh. Đây là thời lượng sạc pin có thể được đánh giá là nhanh nhất trên thị trường.
Trang chongdiantou mới đây đã thực hiện một thử nghiệm để kiểm tra tốc độ sạc nhanh của chiếc Redmi Note 12 Explorer Edition cũng như là để xem xem máy có bị quá nhiệt trong quá trình sạc hay không.
Phụ kiện sạc cáp

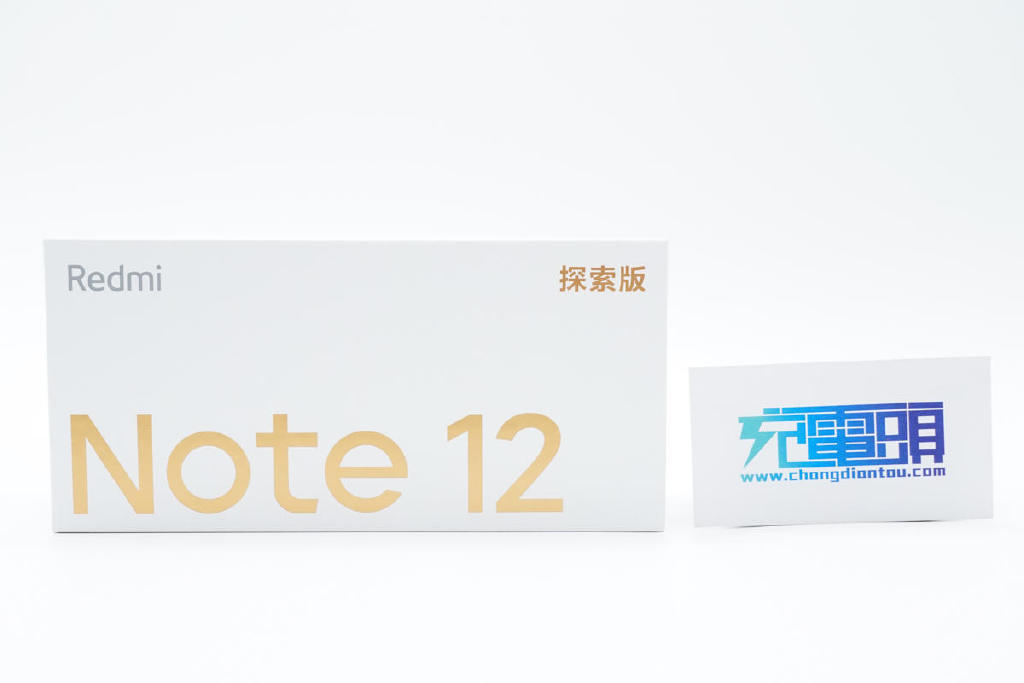

Giống với các smartphone Redmi thường thấy, Redmi Note 12 Explorer Edition vẫn có cách đóng hộp bao bì đặc trưng

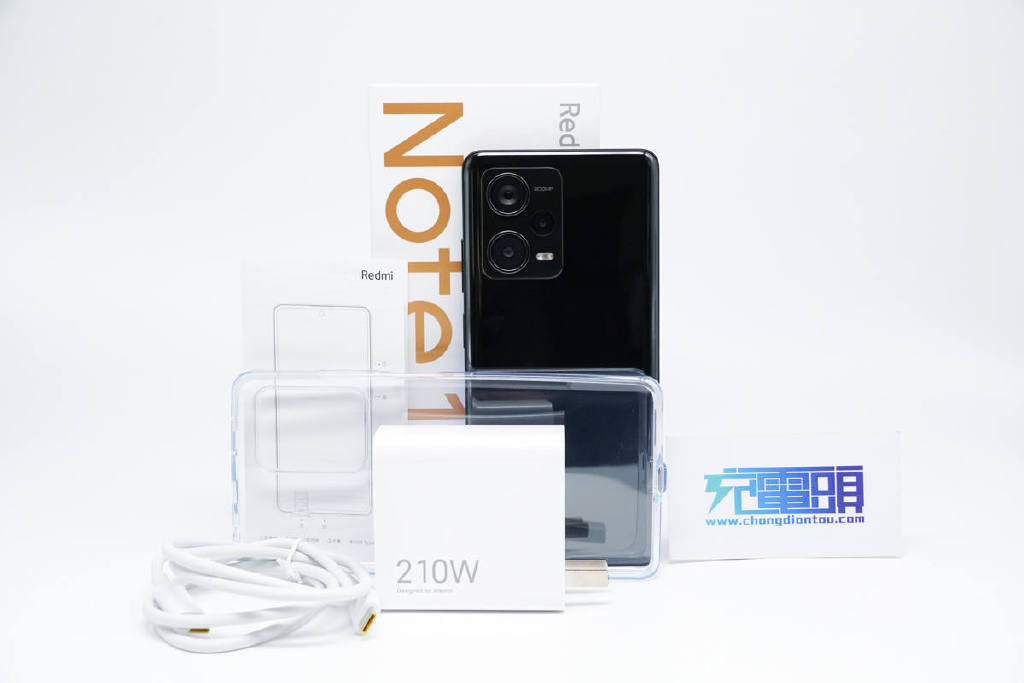

Phụ kiện đi kèm khá đầy đủ, gòm củ sạc nhanh 210W, cáp USB-C, ốp lưng trong suốt và sách hướng dẫn sử dụng
Điểm nhanh qua một vài thông số phần cứng của Redmi Note 12 Explorer: Máy dựa trên phiên bản Redmi Note 12 Pro+, trang bị màn hình 6.67 inch OLED, tần số quét 120Hz, chipset Dimensity 1080, camera chính 200MP, pin 4300mAh và có sạc nhanh 210W

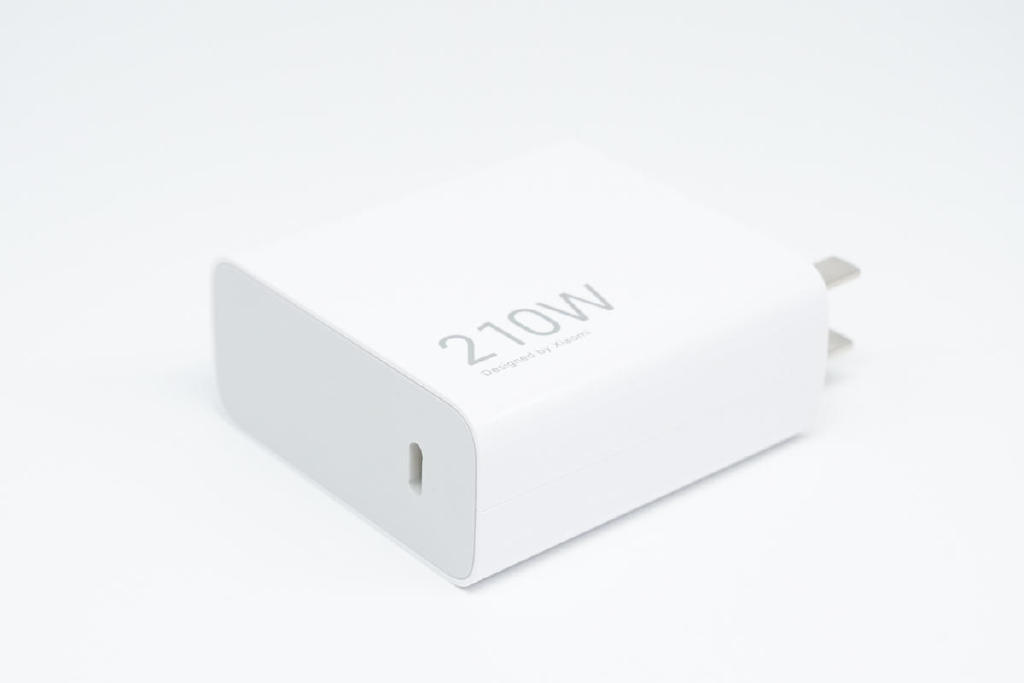

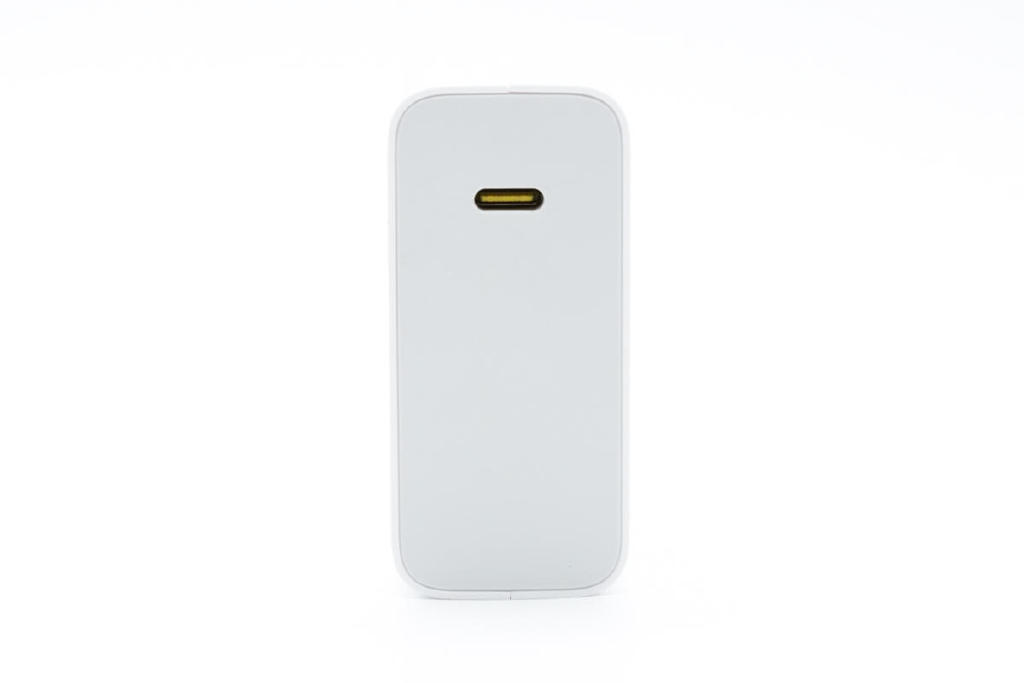

Đây là củ sạc nhanh 210W mới của Xiaomi. Với công suất lớn thì việc củ sạc có kích thước lớn cũng là điều dễ hiểu. Ở phiên bản này Xiaomi đã chuyển sang sử dụng cổng USB-C thay cho cổng USB-A trên thân củ sạc

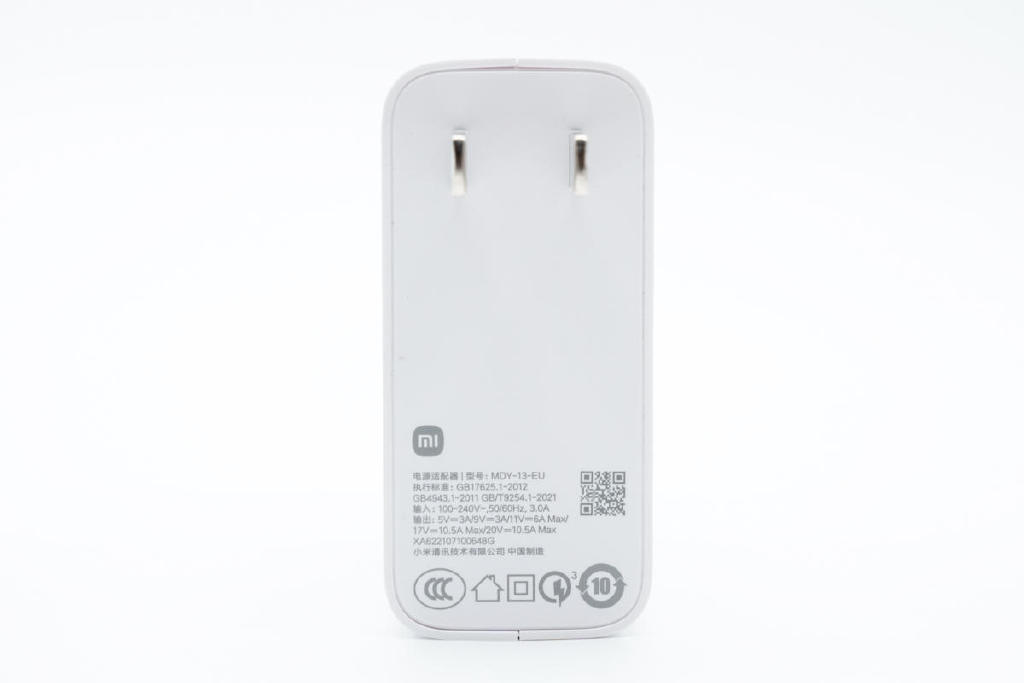

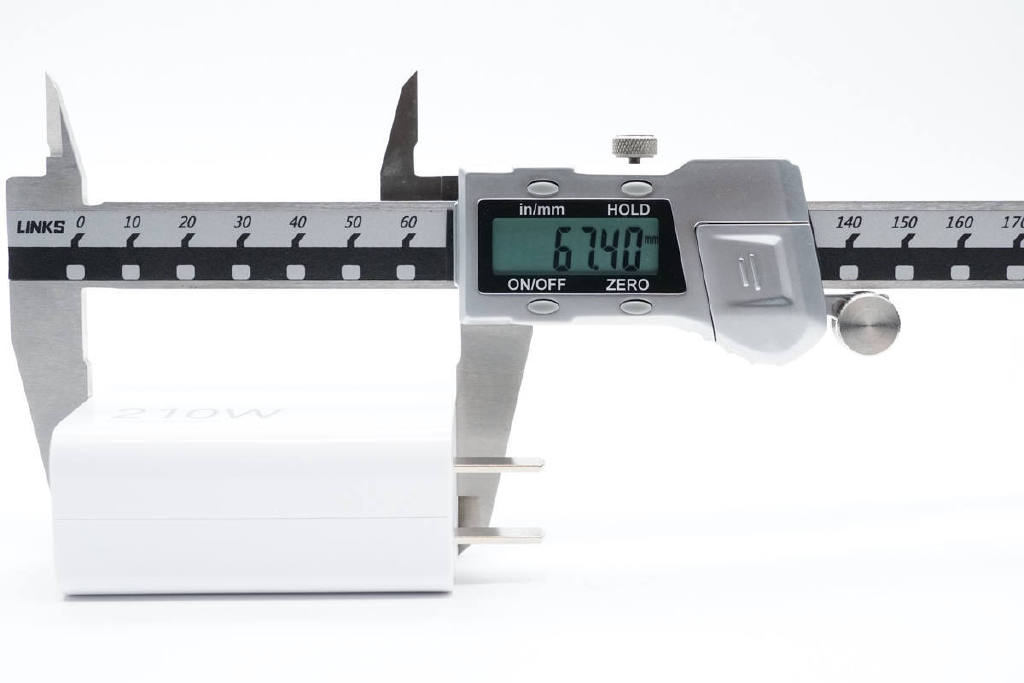

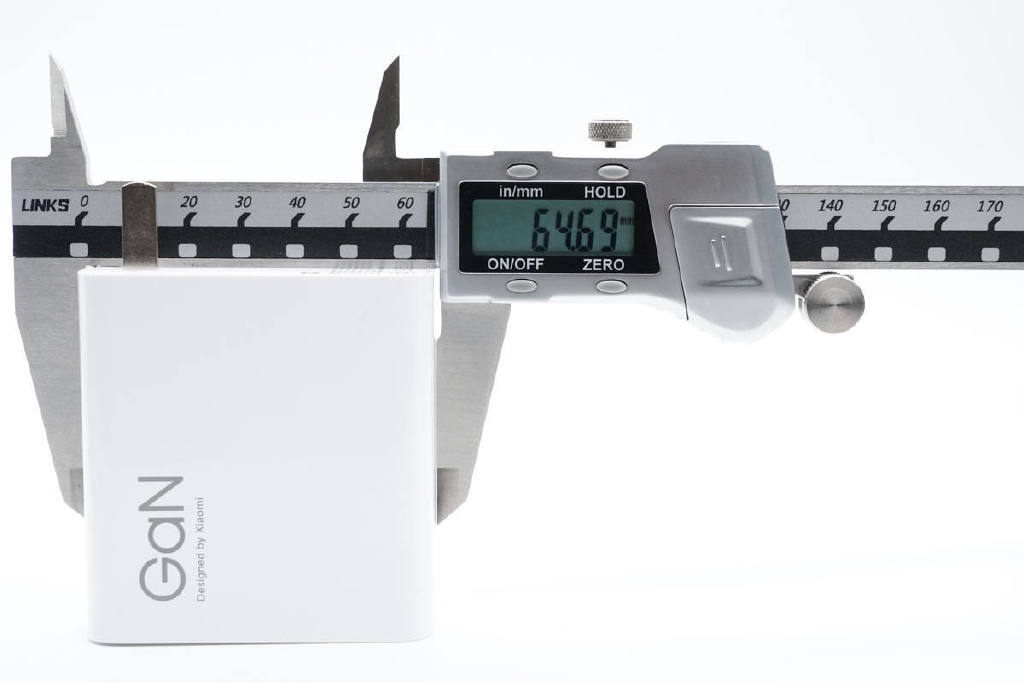

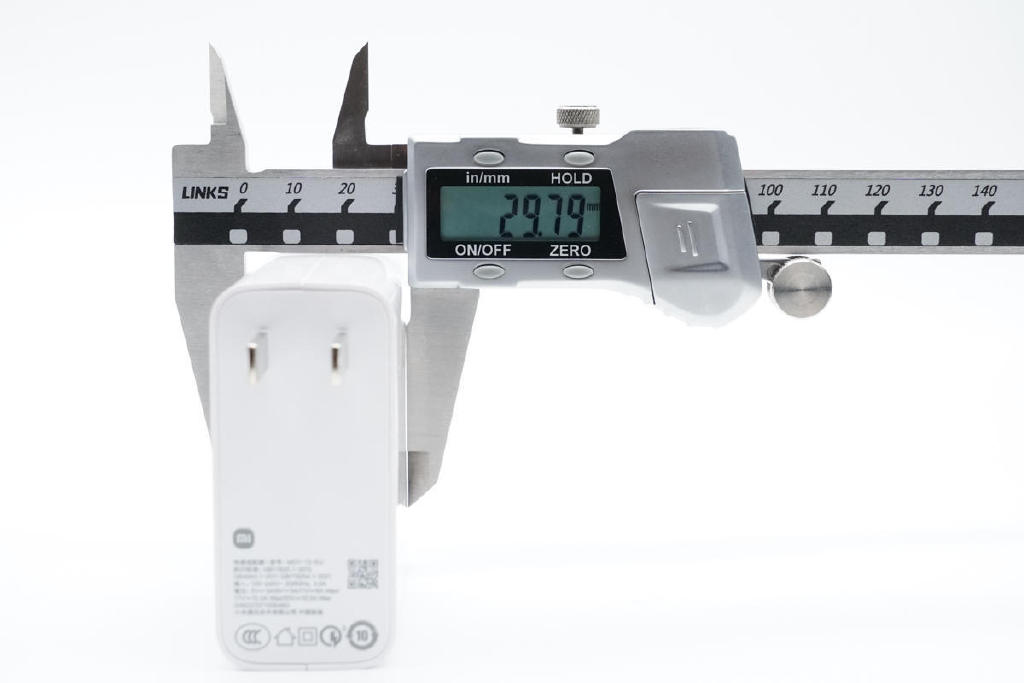

Kích cỡ củ sạc là 67.4 x 64.69 x 29.79mm, mật độ công suất đạt 1.62W/cm³

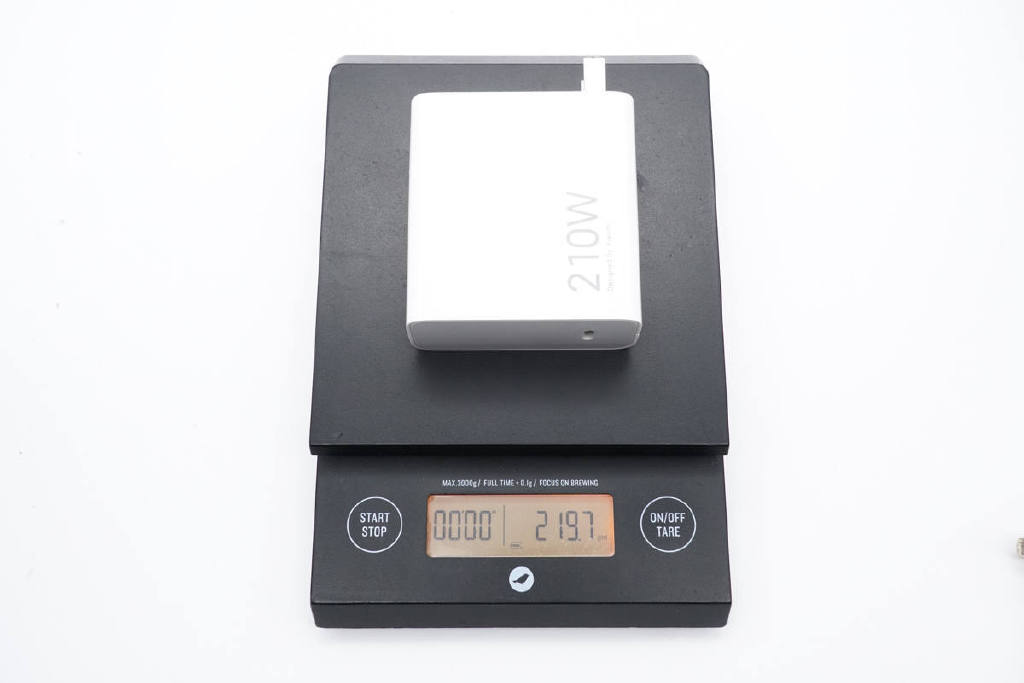

Trọng lượng củ sạc cực kỳ nặng, khoảng 220 grams, tức nặng gần bằng một chiếc iPhone 14 Pro Max

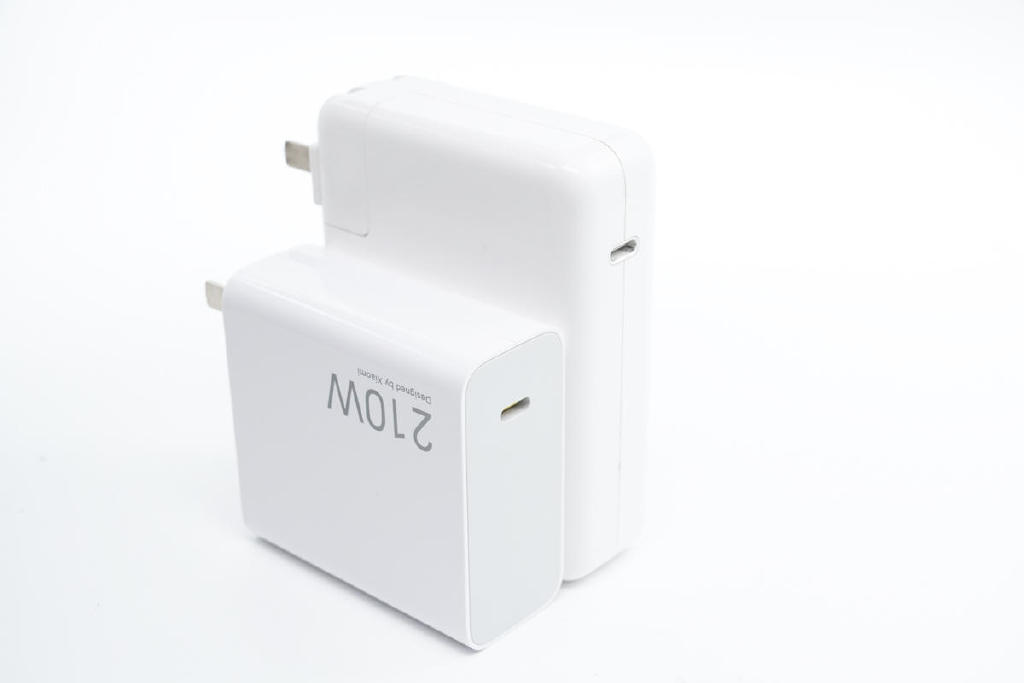

So sánh củ sạc Xiaomi 210W và củ sạc Apple 140W, tổng thể kích cỡ của củ sạc Xiaomi bé hơn nhiều

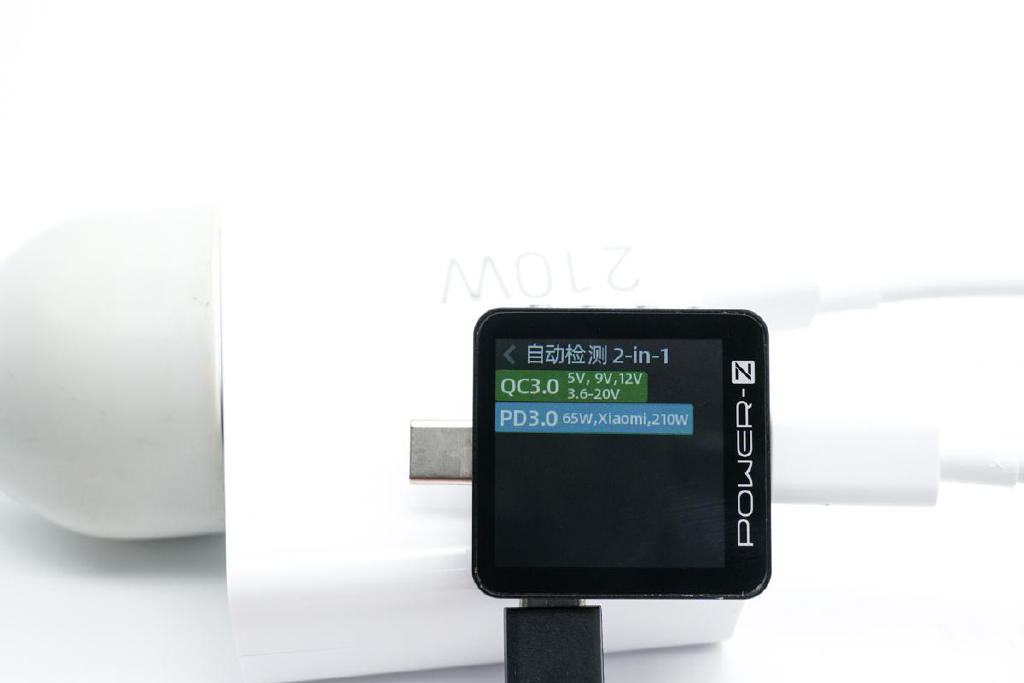

Sử dụng phụ kiện hỗ trợ POWER-Z KM003C để đo cổng USB-C của củ sạc cho thấy củ sạc hỗ trợ 3 công nghệ sạc nhanh là QC 3.0, PD 3.0 và chuẩn sạc nhanh riêng của Xiaomi

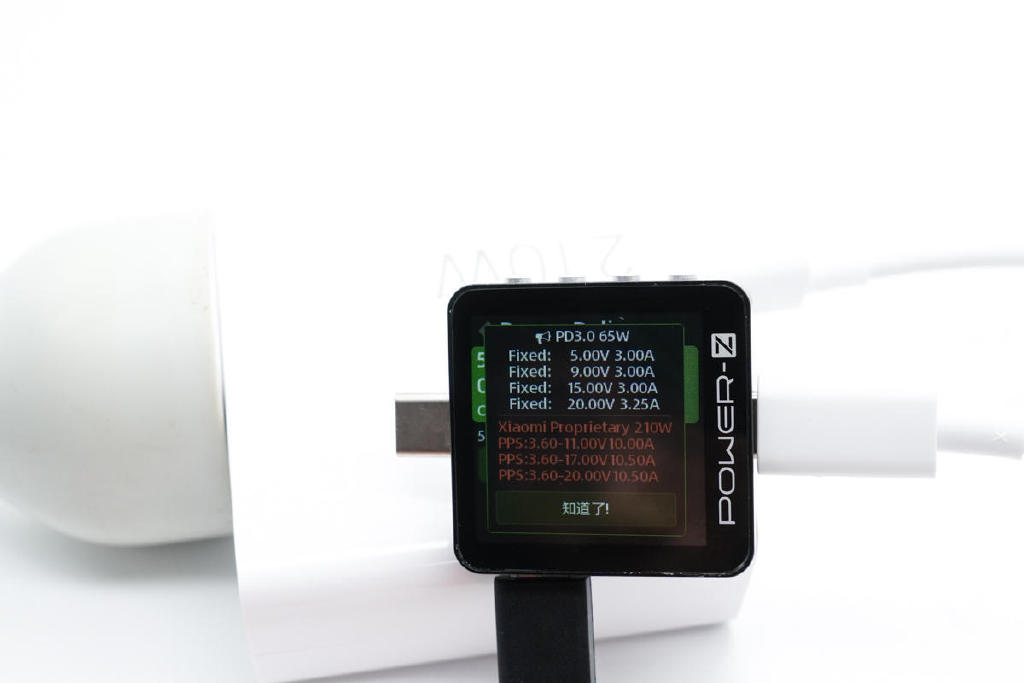

Với chuẩn PD 3.0, củ sạc hỗ trợ 4 bộ điện áp cố định là 5V3A, 9V3A, 15V3A và 20V3.25A (tối đa 65W), còn với chuẩn PPS là 3.6V-11V10A, 3.6-17V10.5A và 3.6-20V10.5A (tối đa 210W)

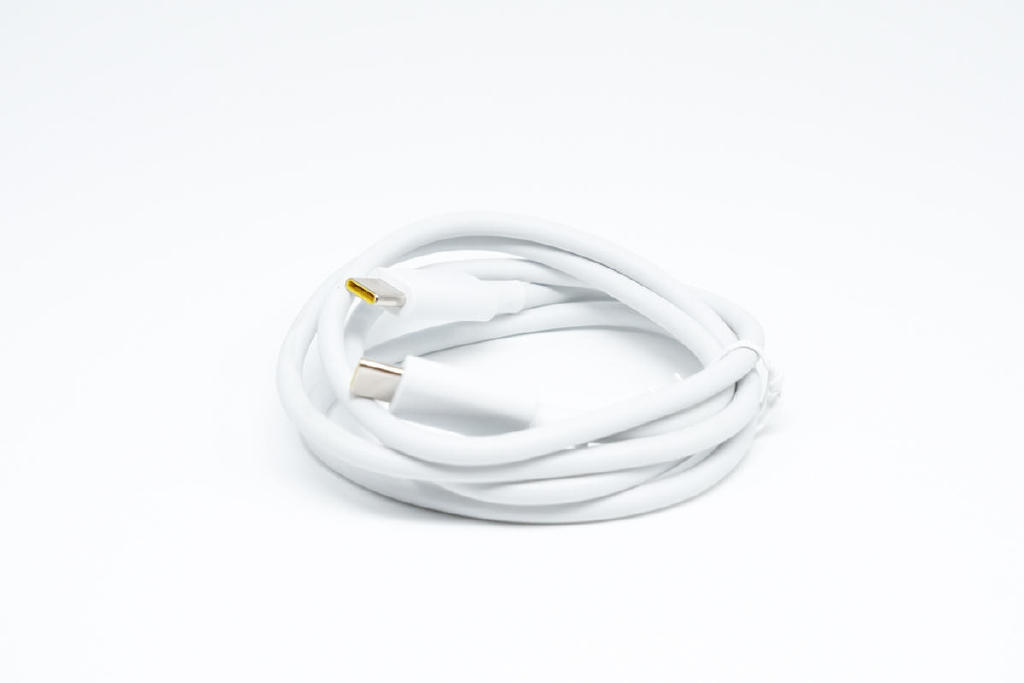

Cáp USB-C đi kèm có thể truyền tải cường độ dòng điện tối đa ở mức 10.5A. Dây cáp này đã được Xiaomi nâng cấp nhiều so với cáp 6A trước đó, nâng số lượng lõi bên trong trong khi đường kính tiết diện gần như không đổi

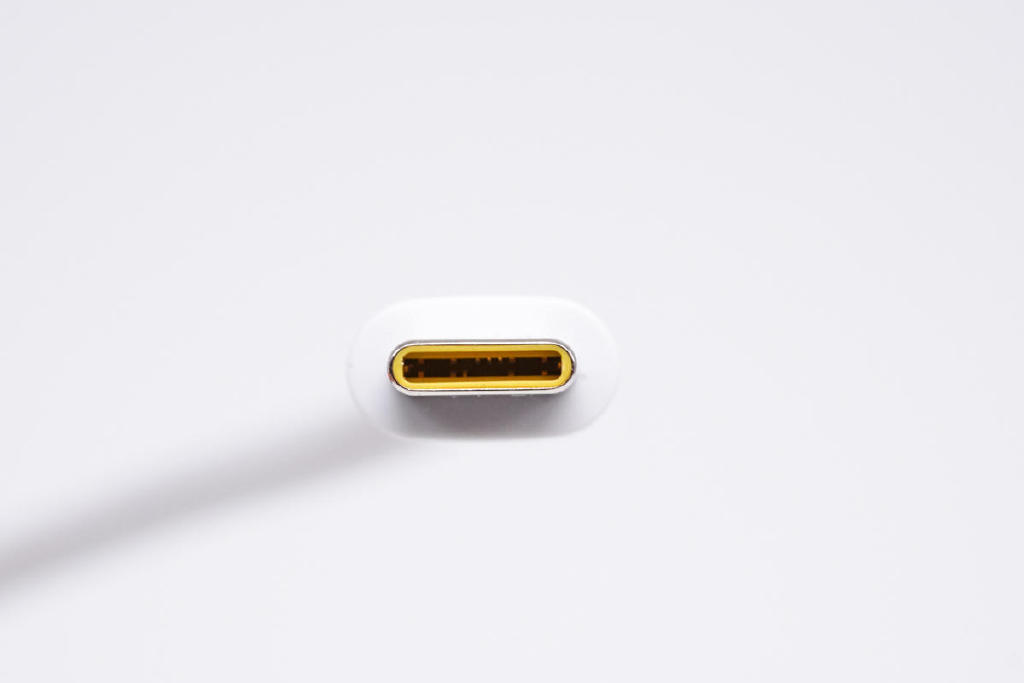

Đầu USB-C được thiết kế với các chân pin đặc biệt, khi các chân pin được tiếp xúc đúng với yêu cầu đầu ra, công suất sạc nhanh sẽ được kích hoạt và có thể truyền tải tới 210W

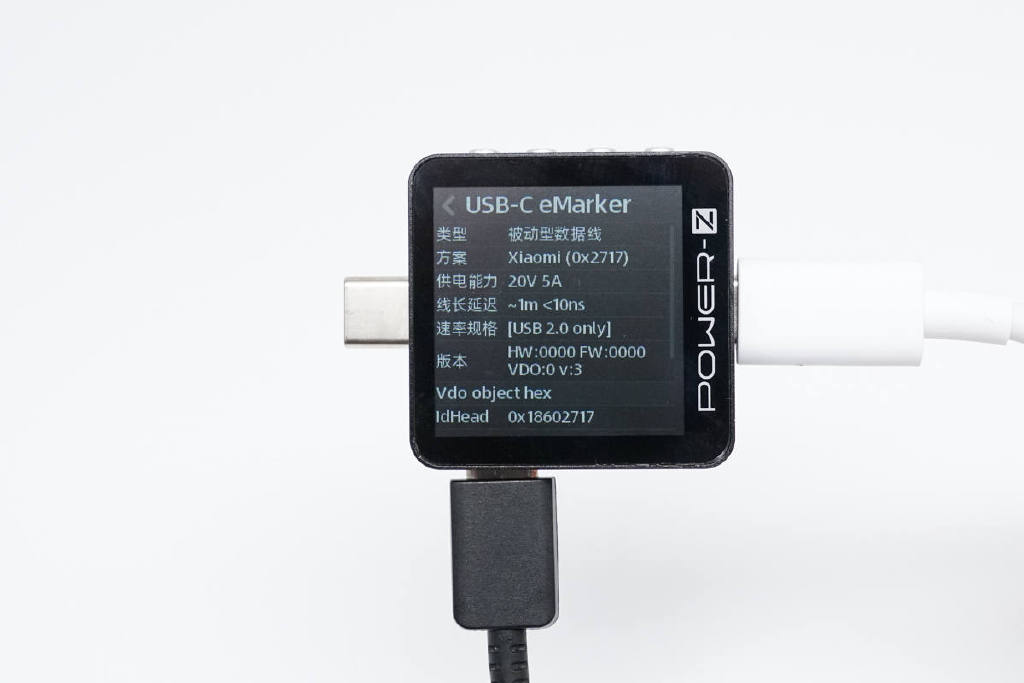

Sử dụng POWER-Z KM002C để đo sợi cáp này, với chip eMarker thì công suất sạc nhanh lên tới 20V5A 100W, giao thức truyền tải chỉ là USB 2.0, thích hợp cho việc truyền tải tập tin nhỏ
Nguyên lý sạc nhanh 210W
Theo trang chongdiantou, Xiaomi ứng dụng kiến trúc sạc nhanh siêu tốc bằng cách sử dụng 3 chip quản lý sạc hiệu quả cao để đạt được công suất tối đa 210W. Dòng điện dầu vào (20V 10.5A) sẽ được chia thành 3 kênh khác nhau, điện áp và dòng điện của mỗi kênh lần lwojt là 20W 3.5A, sau khi đi qua chip quản lý, điện áp và dòng điện được nâng lên 10V 7A, sau đó 3 kênh này được kết hợp lại và cho ra công suất 210W, chia đôi cho 2 cell pin độc lập, trong đó mỗi cell nhận công suất 105W (5V 21A). Tổng công suất lúc này khi cộng 2 cell pin lại là 210W.

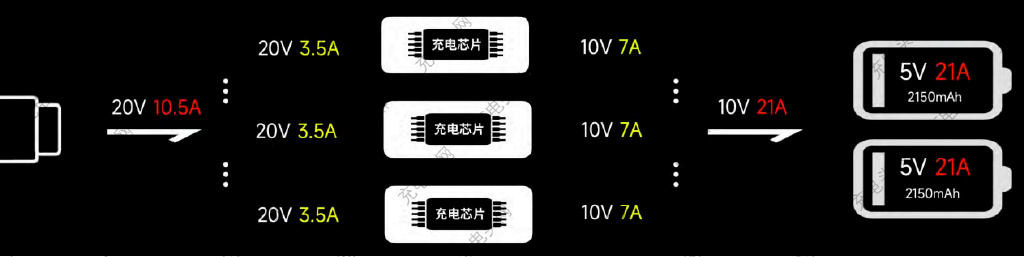

Nguyên lý hoạt động sạc nhanh 210W trên Redmi Note 12 Explorer: Xiaomi sử dụng 3 chip quản lý sạc để chuyển đổi công suất sạc
Do hạn chế về phần cứng, Xiaomi buộc phải chia đôi dung lượng pin của máy thành 2 cell pin, giúp phân tán nguồn nhiệt và tối đa hoá thời gian sạc ở công suất cao.

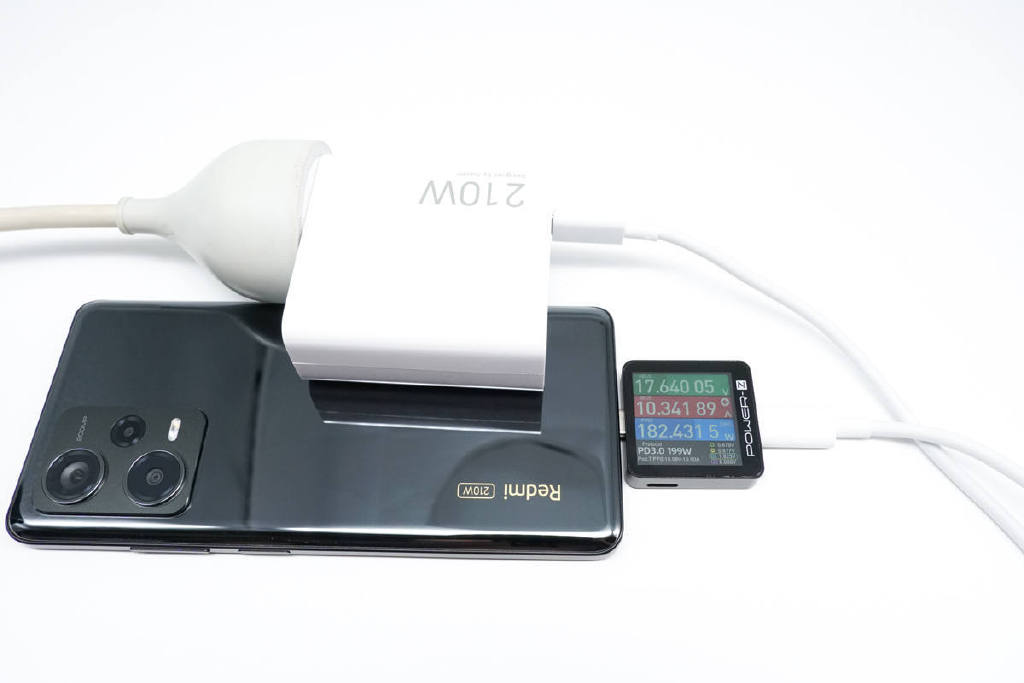

Sử dụng củ sạc nhanh 210W tặng kèm Redmi Note 12 Explorer, trang chongdiantou đo được công suất tối đa mà máy nhận được là 182.43W (17.64V 10.34A)

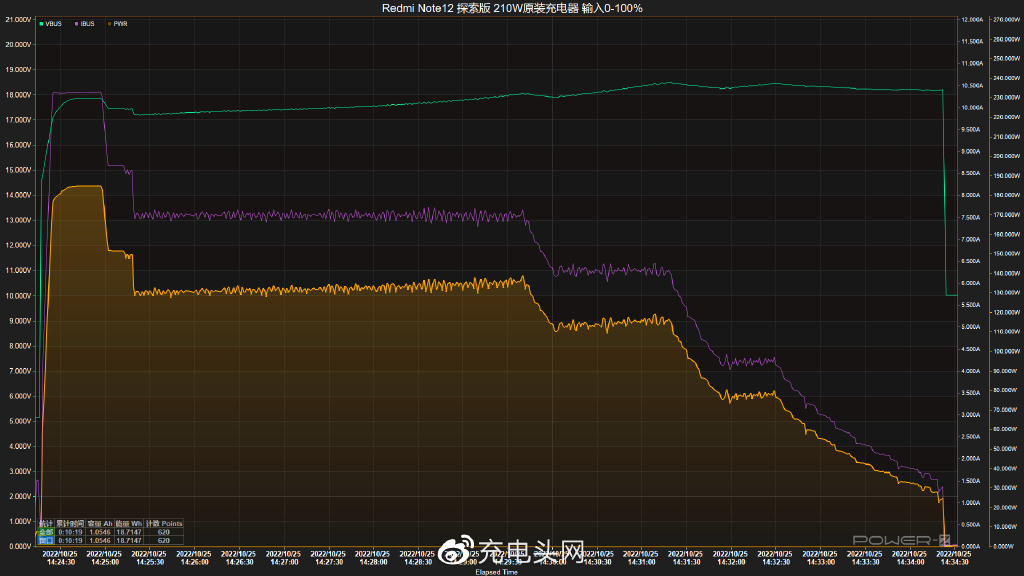

Trong bài kiểm tra sạc đầy pin, Redmi Note 12 Explorer đạt công suất cao nhất là 184.85W (17.86V 10.35A). Cụ thể, trong 3 giây đầu tiên cắm sạc, máy nhận công suất 180W, từ giây thứ 3 tới giây thứ 28, công suất sạc đạt đỉnh là 184.85W, giây thứ 32 tới giây 47 công suất giảm còn 151W, giây thứ 49 công suất dao động từ 128W – 139W cho tới 4 phút 20 giây; sau 4 phút 45 giây công suất giảm còn 115W, sau 6 phút 35 giây công suất giảm còn 78W và sau 8 phút 6 giây công suất tiếp tục giảm cho tới khi được sạc đầy

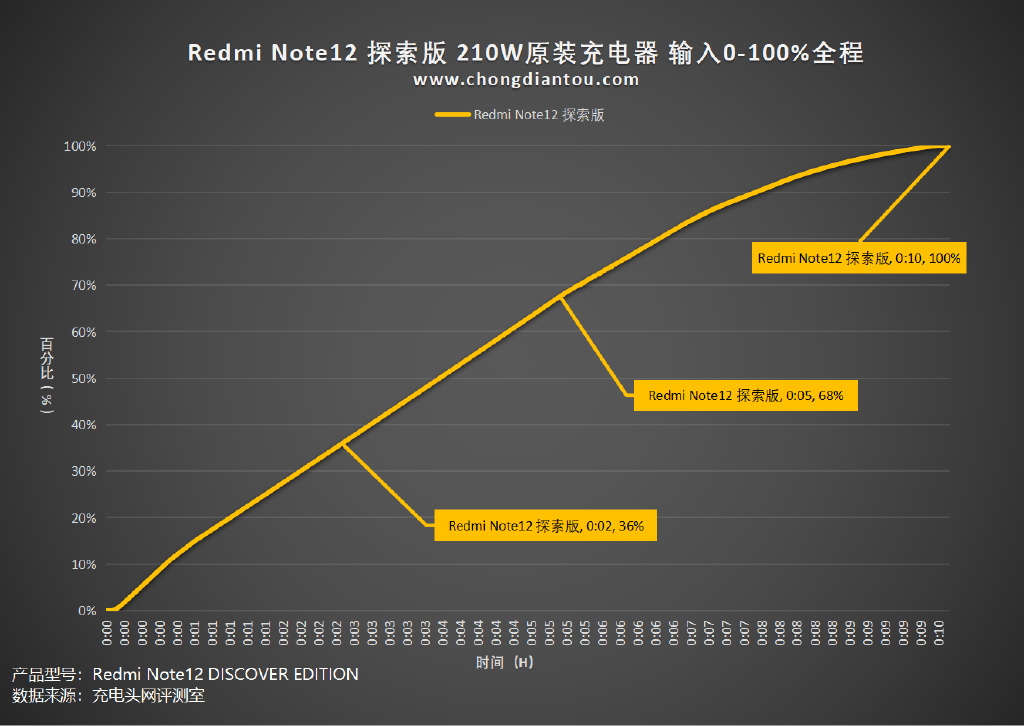

Biểu đồ thời gian sạc đầy 100% pin: chỉ mất khoảng 10 phút 10 giây, tức chậm hơn thời gian lý thuyết khoảng phút, nhưng như vậy cũng là quá nhanh rồi. Biểu đồ cũng cho thấy máy sạc được 36% sau 2 phút cắm sạc, 68W sau 5 phút cắm sạc
Kiểm tra cho thấy trong suốt 10 phút sạc, nhiệt độ khu vực nóng nhất của máy đạt 43.3 độ C ở phút thứ 5 cắm sạc
Có thể thấy với công suất 210W, Xiaomi đã thiết lập một kỷ lục mới về sạc nhanh trên smartphone khi chỉ mất đúng 10 phút để sạc đầy 100% viên pin của máy. Đáng chú ý công suất 210W không xuất hiện trên dòng smartphone cao cấp của Xiaomi, mà là trên dòng Redmi Note tầm trung vốn có mức giá dễ tiếp cận.
Trước đó, Xiaomi cũng từng thiết lập kỷ lục mới đối với công suất sạc nhanh khi trang bị sạc 120W cho chiếc Redmi Note 11 Pro+, chỉ mất hơn 20 phút để sạc đầy viên pin của máy. Công suất 120W hiện đang được trang bị trên Xiaomi 12 Pro, 12S Pro và nhiều dòng smartphone khác của Xiaomi… Trong tương lai, các dòng flagship của Xiaomi cũng sẽ sớm “cập nhật” công suất sạc 210W.
Redmi Note 12 có giá bán khởi điểm từ 1199 tệ, tương đương 4.1 triệu đồng cho bản Redmi Note 12. Bản cao cấp Explorer với camera 200MP và sạc nhanh 210W cũng chỉ có giá 2399 tệ, tương đương chỉ 8.2 triệu đồng.
Tham khảo: chongdiantou
